LSI SAS 9300-16i 12Gb/s RAID卡(HBA直通卡) + 6公分風扇

LSI SAS 9300-16i

12Gb/s

預設16 Port，可安裝16顆SATA硬碟

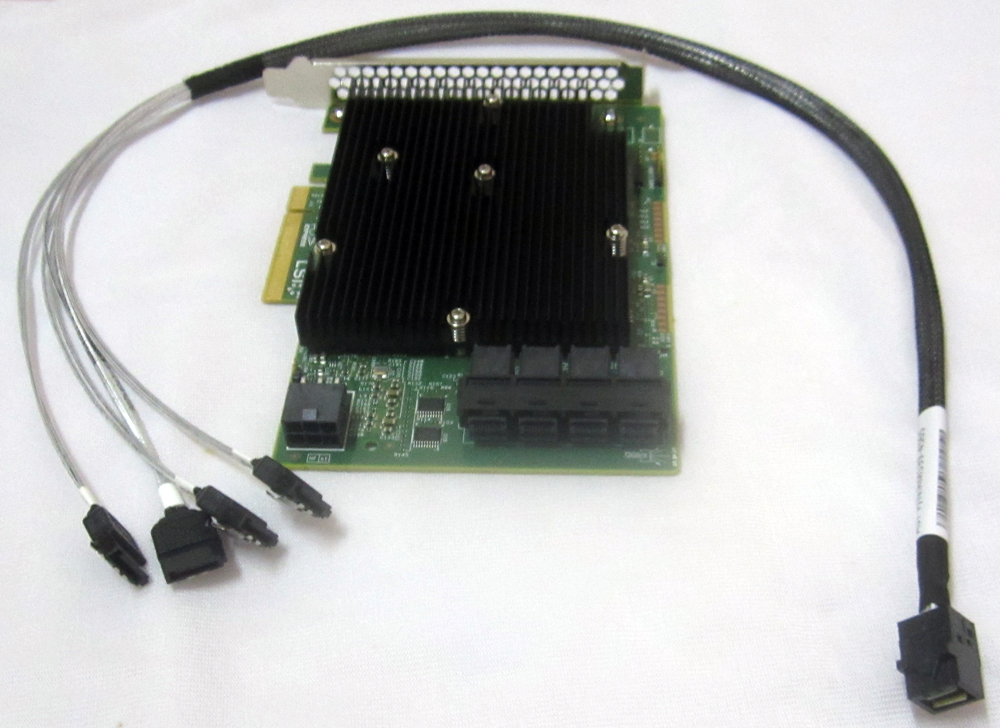

數據線 SFF8643 to 4 SATA

買來就是刷HBA直通卡，無RAID功能

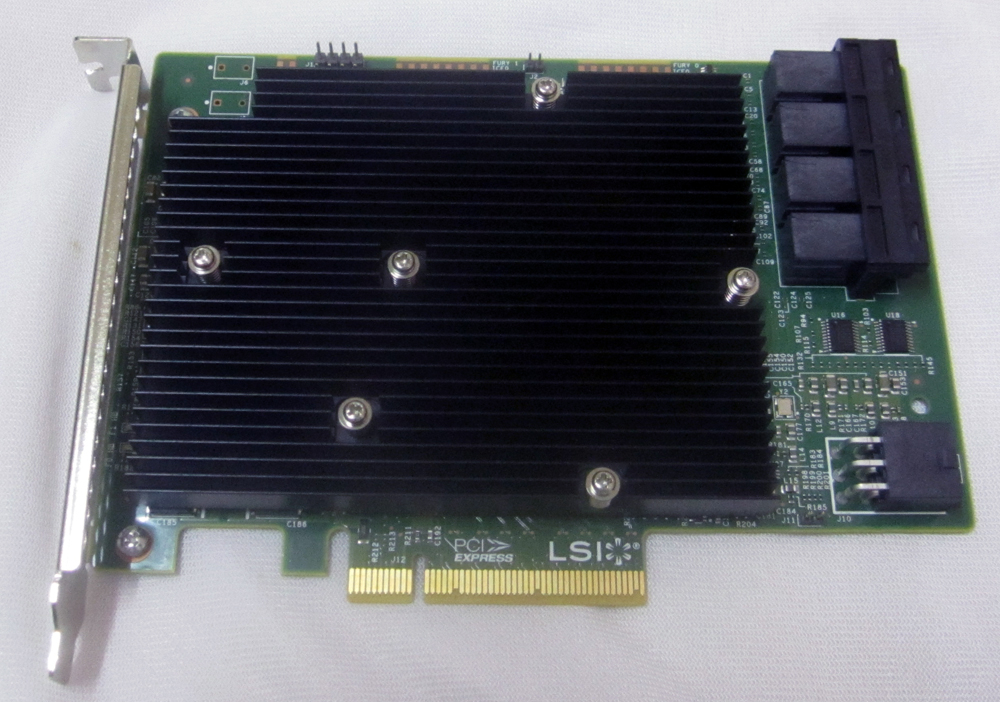

LSI SAS 9300-16i 預設是一張大散熱片

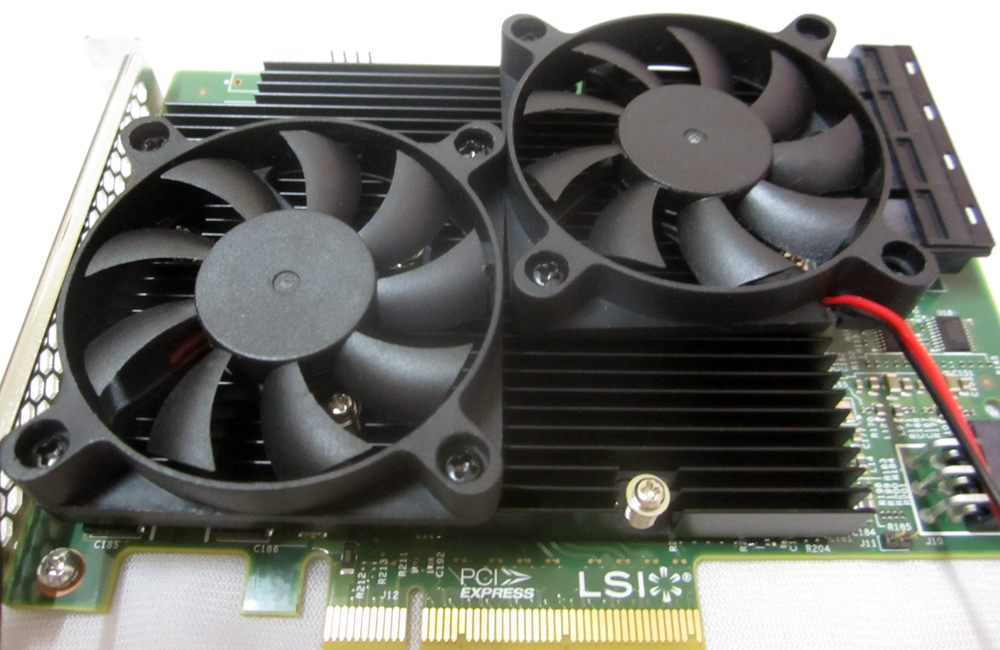

我加裝兩個6公分風扇

第1個6公分風扇，4顆尖頭螺絲可以鎖進散熱片的空隙，蠻牢固

第2個6公分風扇，只能鎖2顆尖頭螺絲，也有牢固

在Windows底下，當 LSI SAS 9300-16i 的Driver安裝好後

本機 -> 管理 -> 裝置管理員 -> 存放控制器

可以看到 2個 Avago Adapter, SAS3 3008 Fury - StorPort

LSI公司已經是 broadcom (Avago)

可使用的正常情況

不能使用的情況 (這是其他型號的RAID卡)

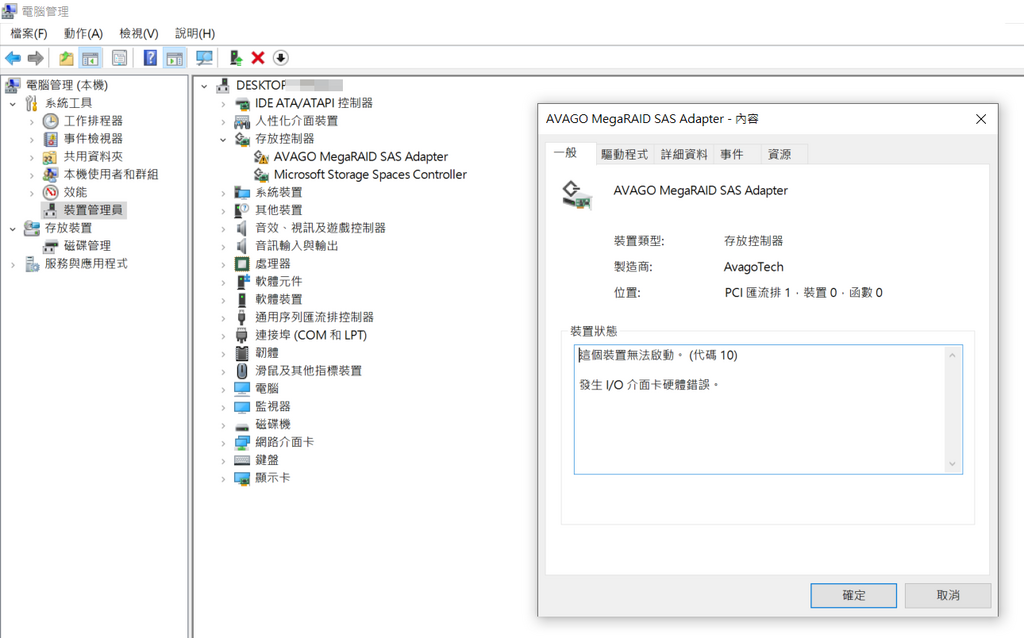

LSI RAID卡 在Windows可以偵測到，但發生 code 10 硬體 IO 錯誤

需要到主機板BIOS調整設定

不同年代的主機板，主機板BIOS調整有些不一樣

-----------------------------------------------

舊版Legacy模式灌系統 (就是啟動CSM)

新版UEFI模式灌系統 (也就是預設CSM關閉)

-----------------------------------------------

----------------------------------------------------

Windows 8 / Windows 10 WHQL 要 Enable

----------------------------------------------------

Windows 7 要 Disable

----------------------------------------------------

----------------------------------------------

主機板BIOS CSM不要開，或找int 19去打開

----------------------------------------------

本帖最后于9月17日9月17日，由Jack编辑

之前兩張RAID卡 (LSI SAS 9341-8i / LSI SAS 9300-16i) 都使用在 Intel 第6/7代 CPU 平台上

這次用在 AMD 3000系列 AM4 CPU + MSI X570主機板 平台上，有些不一樣

進入BIOS -> Windows OS Configuration -> BIOS CSM/ UEFI Mode -> 預設 CSM 就可以了

因為從 CSM 切換為 UEFI Mode，SAVE後，重開機，主機板Debug燈號會卡死在 BIOS 燈號，不會進入下一個自檢燈號 VGA、RAM、CPU燈號

只能清除BIOS記憶，再重新設定一次BIOS

上次兩顆低價的6公分風扇 (附4顆尖頭螺絲可以鎖進散熱片空隙)，用沒多久就有吵人的噪音

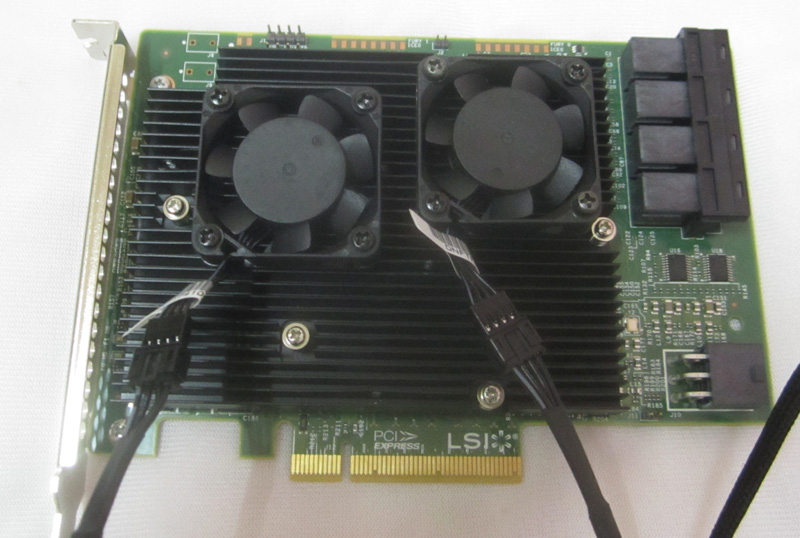

這次改買 銀欣 (FTF 4010) 4公分 風扇 多種接頭更換，附4顆平頭螺絲 (一般的風扇螺絲)，不能鎖進散熱片空隙，只好借用換下來的6公分風扇的尖頭螺絲

對比 LSI SAS 9300-16i 預設一張大散熱片，2顆4公分風扇還是太小顆了，而2顆6公分風扇有點太大

下次應該試試2顆5公分風扇
